PE / PVC / FRPFRP 지중저압접속함

지중저압접속함 (간선용)

지중배전선로의 저압 케이블을 지중에서 접속하거나 분기하는 장소에 매설하여 사용하는 간선용 소형 접속함체 및 GFRP 뚜껑

부속품 내역

① 접지선 연결동대
② 함체 보호링
③ 절연고무
④ 함체, 틀 체결볼트
⑤ 틀, 뚜껑 체결볼트 (오각)

제품 규격

품목 규격(mm) 중량(kg) 수량 재질
접속함체 630x870x710(외경)
500x750x658(내경)		 33 1 SMC
접속함 뚜껑 600x840x40 32 1 GFRP
절연고무 "ㅁ"형 1 NBR
체결볼트 (오각) M12*50 4 set S-304/A₂
접지동대 "L"형/39*350*2t 1 동
"L"형/39*70*2t 1 동
동대볼트 3 set S-304/A₂

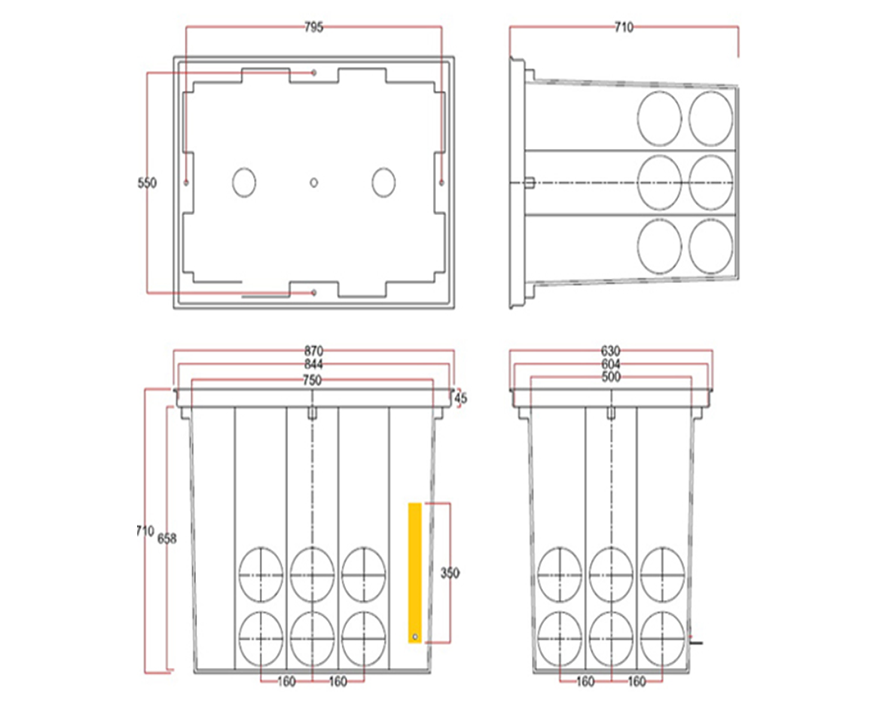

공사시 참조도면(치수오차는±3%)

지중저압접속함 (인입용)

주택 및 상가 등에 지중배전선로의 저압케이블을 접속하거나 분기하는 장소에 매설하여 사용하는 인입용 접속함체 및 GFRP 뚜껑

부속품 내역

① 접지선 연결동대
② 절연고무
③ 틀, 뚜껑 체결볼트 (오각)

제품 규격

품목 규격(mm) 중량(kg) 수량 재질
접속함체 580x580x630(외경)
450x450x585(내경)		 20 1 SMC
접속함 뚜껑 550x550x40 17 1 GFRP
절연고무 "ㅁ"형 1 NBR
체결볼트 (오각) M12*50 4 set S-304/A₂
접지동대 "L"형/39*350*2t 1 동
"L"형/39*70*2t 1 동
동대볼트 M10*25 3 set S-304/A₂

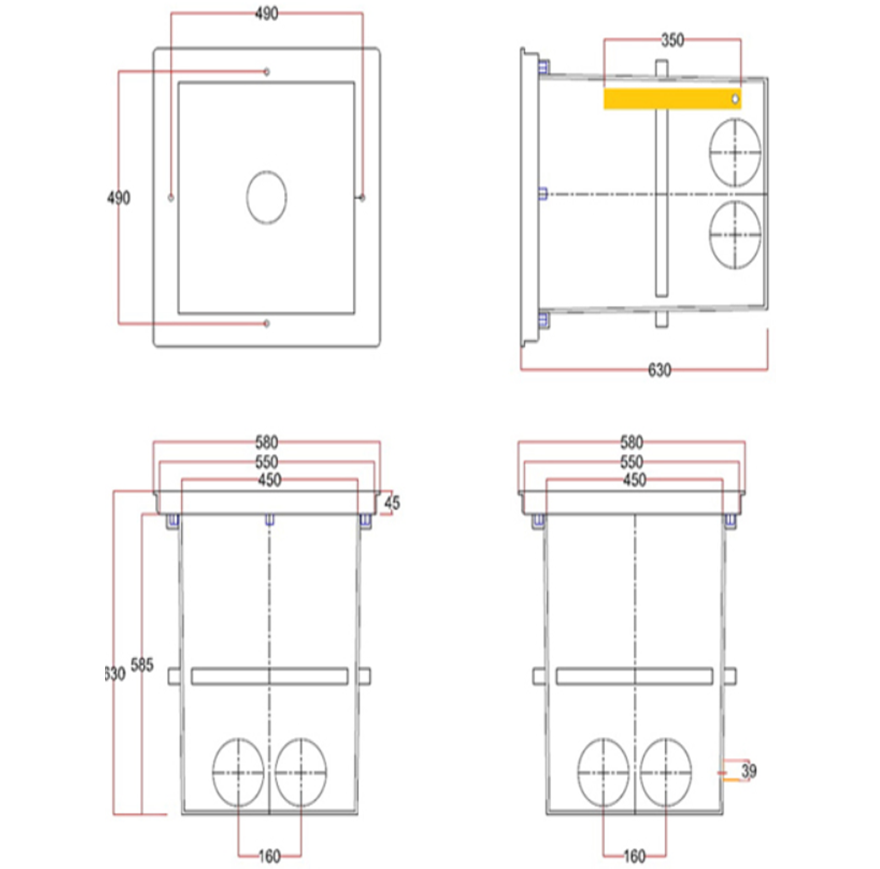

공사시 참조도면(치수오차는±3%)
